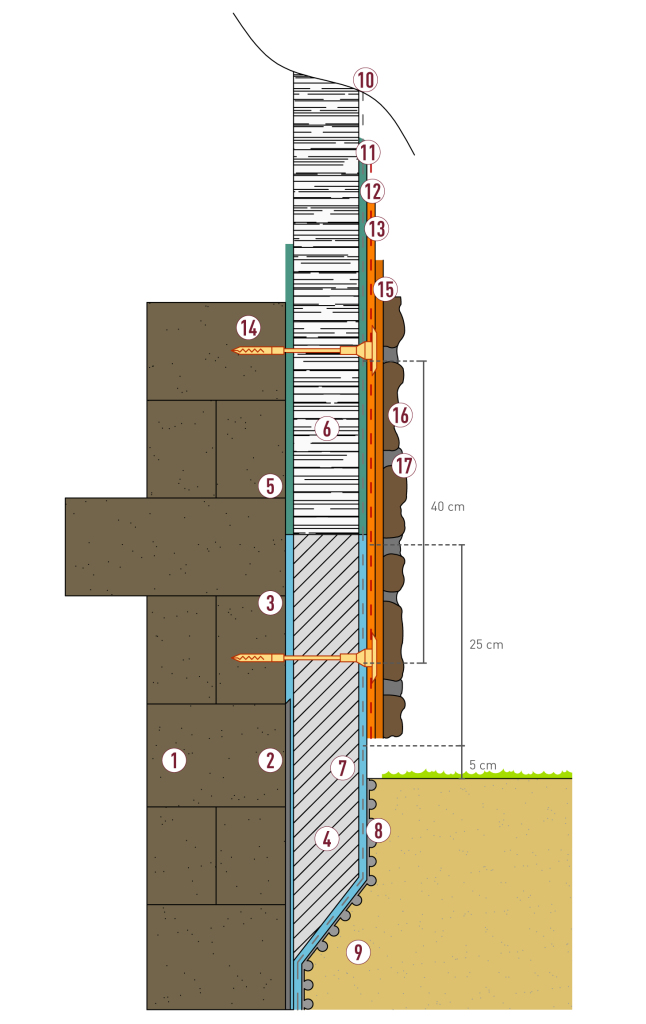

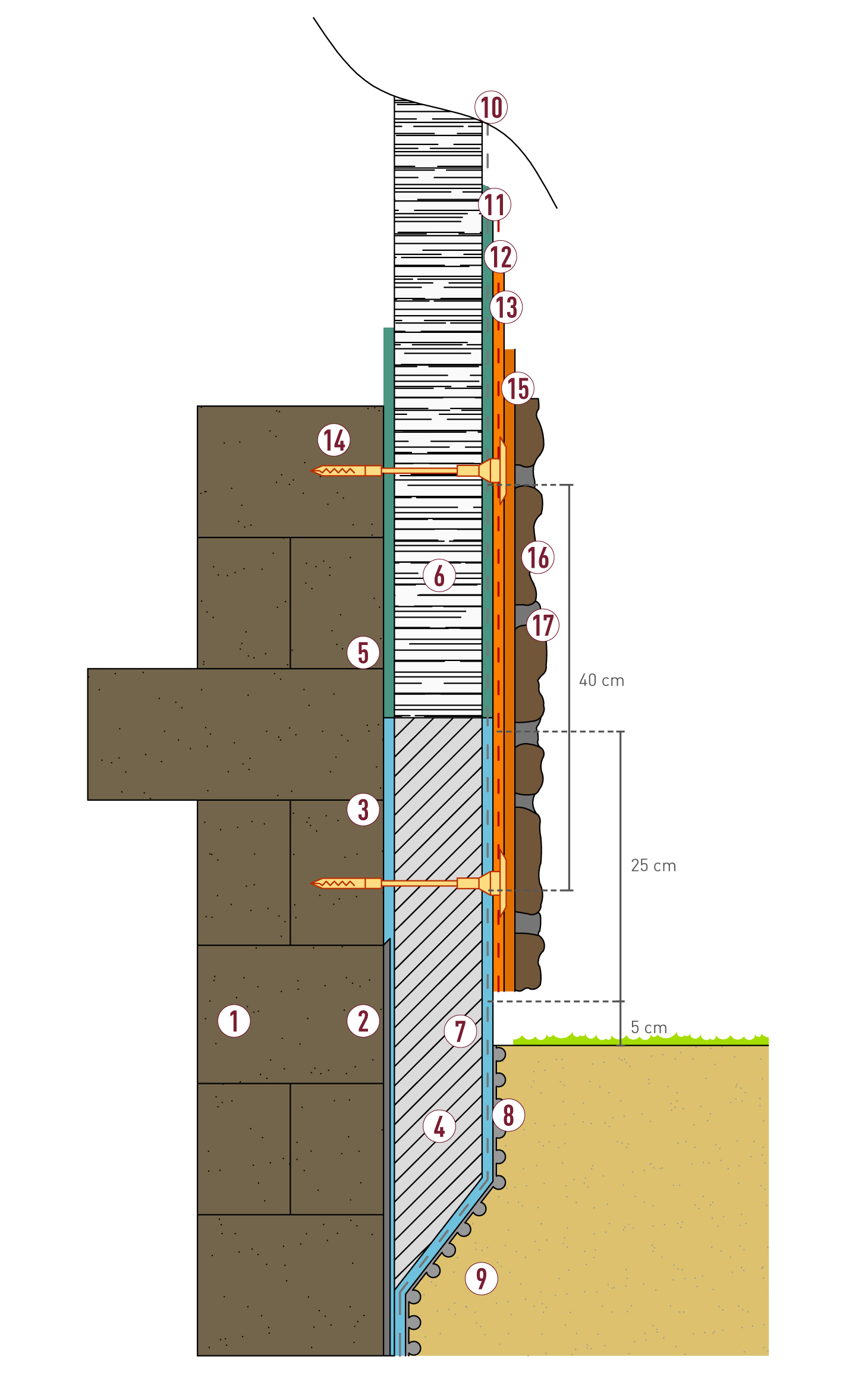

VERLEGUNGSSCHEMA

1   Untergrund
2   Abdichtung im Unterterrainbereich
3   RÖFIX Optiflex Dichtspachtelmasse
4   RÖFIX EPS-P Sockel-Dämmplatte
5   RÖFIX Unistar LIGHT
6   RÖFIX Dämmplatte
7   RÖFIX Optiflex 2K Dichtspachtelmasse
8   Noppenmatte
9   Abdichtung des Gebäudes
10   Armiergewebe RÖFIX P50
11   RÖFIX Unistar LIGHT WDVS-Klebemörtel
12   Armiergewebe ARMOFLEX 330
13   Klebemörtel  ARREDOCOLLA 1. und 2. Schicht
14   Dübel zur mechanischen Befestigung RÖFIX ROCKET
15   Armierkleber  ARREDOCOLLA
16   Kunststein PIETRE D’ARREDO
17   Fugenmasse ARREDOSTUCCO + ARREDOLIGHT

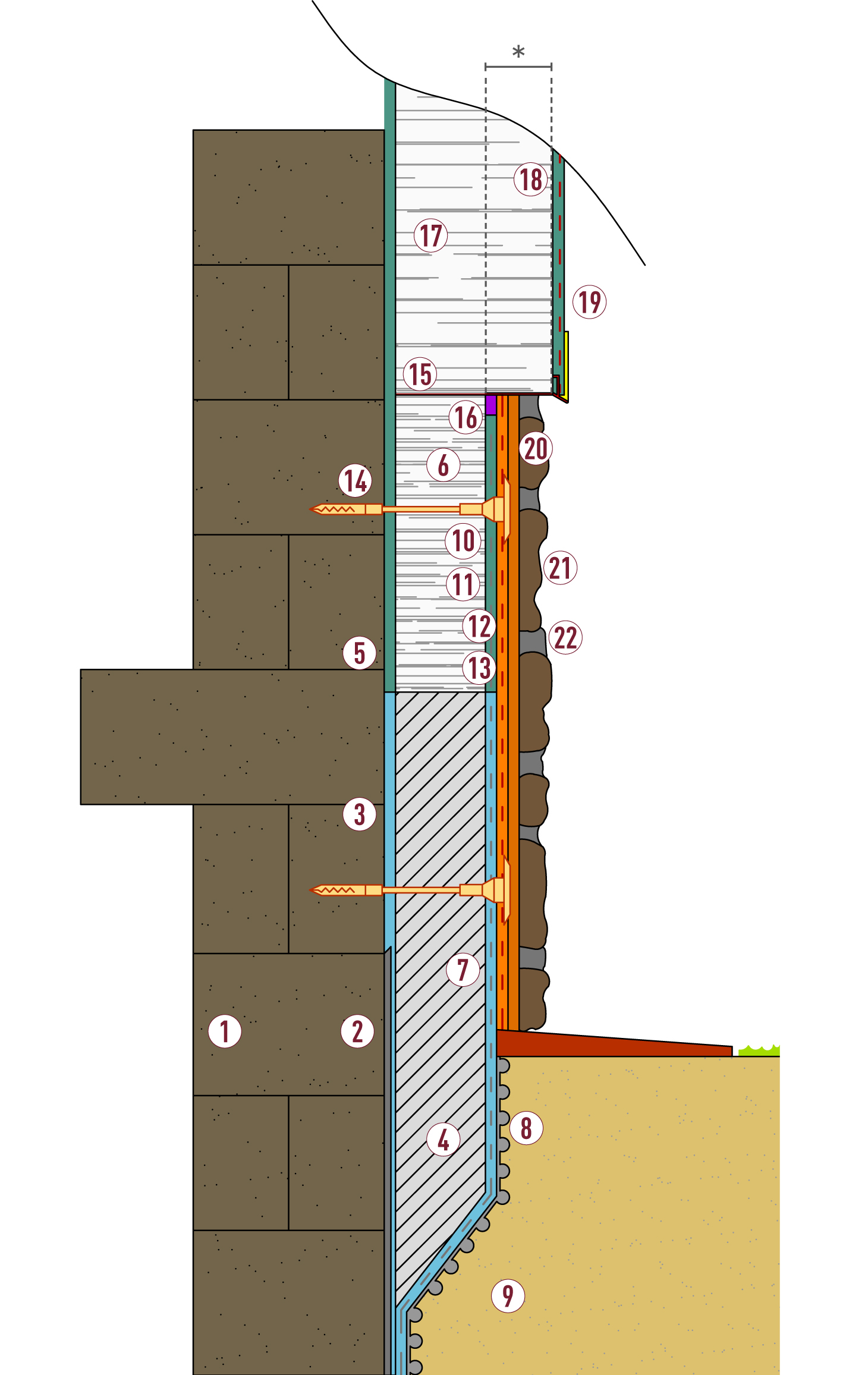

TEIL-VERLEGUNGSSCHEMA

1   Untergrund
2   Abdichtung im Unterterrainbereich
3   RÖFIX Optiflex Dichtspachtelmasse
4   RÖFIX EPS-P Sockel-Dämmplatte
5   RÖFIX Unistar LIGHT
6   RÖFIX Dämmplatte
7   RÖFIX Optiflex 2K Dichtspachtelmasse
8   Noppenmatte
9   Abdichtung des Gebäudes
10   Armiergewebe RÖFIX P50
11   RÖFIX Unistar LIGHT WDVS-Klebemörtel
12   Armiergewebe ARMOFLEX 330
13   Klebemörtel  ARREDOCOLLA 1. und 2. Schicht
14   Dübel zur mechanischen Befestigung RÖFIX ROCKET
15   RÖFIX Sockelprofil
16   RÖFIX Fugendichtband
17   RÖFIX Dämmplatte mit erhöhter Stärke
18   RÖFIX Unistar LIGHT 1a und 2a Schicht Mit Armiergewebe P50
19   RÖFIX Endbeschichtung
20   Armierkleber  ARREDOCOLLA
21   Kunststein Pietre d’Arredo
22   Fugenmasse ARREDOSTUCCO + ARREDOLIGHT

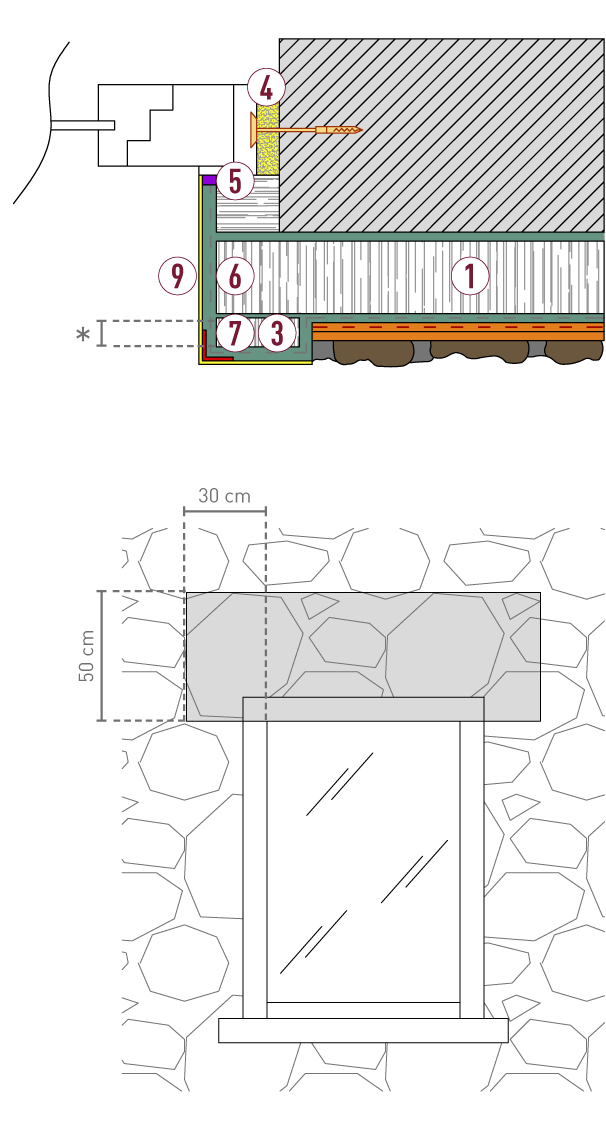

FENSTERUMRANDUNG MIT ARMIERTEM UND EINGEFÄRBTEN RAHMEN

1   RÖFIX Dämmplatte
2   RÖFIX Dämmplatte nicht
brennbar zum Brandschutz
3   Zusätzlicher Rahmen aus armiertem
und verspachteltem Dämmmaterial
4   RÖFIX Fugendichtband
5   RÖFIX Unistar LIGHT mit
eingebettetem Armiergewebe P50
6   RÖFIX Eckprofil
7   RÖFIX Tropfkantenprofil
8   RÖFIX Endbeschichtung
9   —

* Die Stärke der Dämmung ist in Zusammenhang mit dem ausgewählten Modell von PIETRE D’ARREDO Kunststein zu wählen.



legenda_1
Kunststein PIETRE D’ARREDO verfugt mit ARREDOSTUCCO + ARREDOLIGHT
legenda_2
Klebemörtel ARREDOCOLLA
legenda_3
Klebe- und Armiermörtel ARREDOCOLLA 1. und 2. Schicht mit eingebettetem ARMOFLEX 330
legenda_4
RÖFIX Unistar LIGHT mit eingebettetem Armiergewebe P50

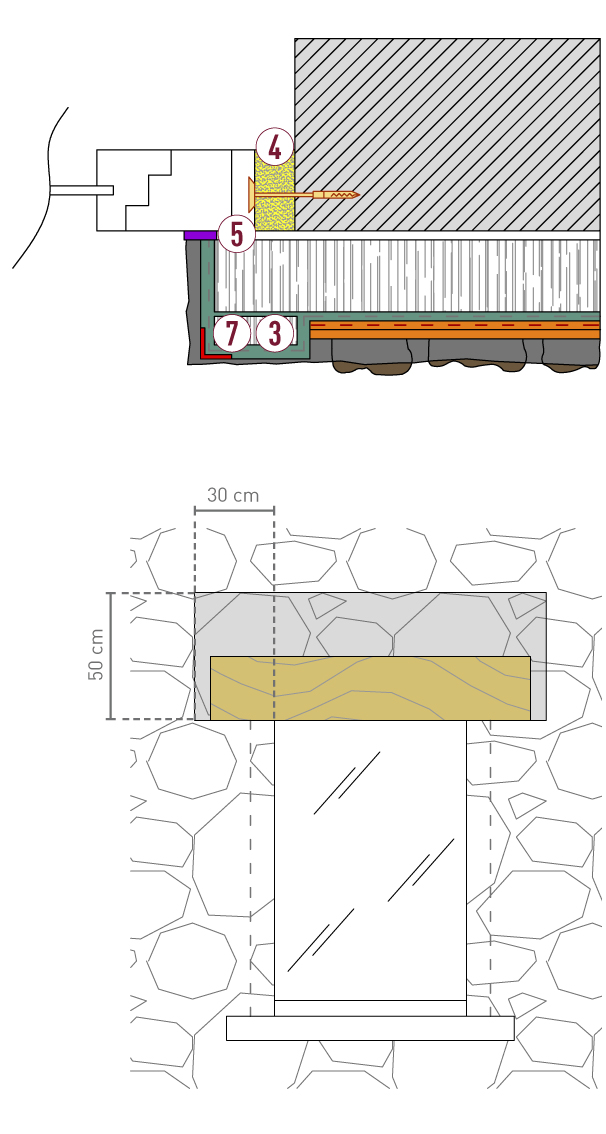

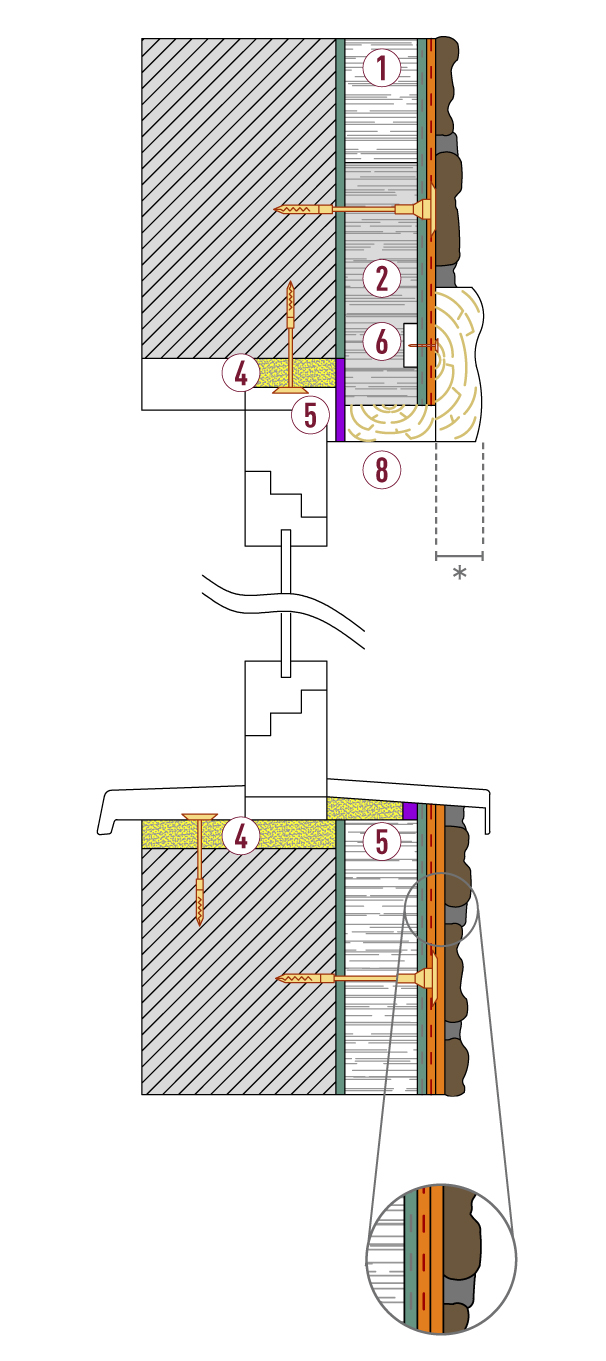

FENSTERUMRANDUNG MIT STEINVERBELNDUNG UND FENSTERSTURZ AUS HOLZ

1   RÖFIX Dämmplatte
2   RÖFIX Dämmplatte nicht
brennbar zum Brandschutz
3   Zusätzlicher Rahmen aus armiertem
und verspachteltem Dämmmaterial
4   RÖFIX Fugendichtband
5   RÖFIX Montagelement
6   RÖFIX Eckprofil
7   Fenstersturz aus Holz
8   —

* Die Stärke des Sturzes ist in Zusammenhang mit dem ausgewählten Modell von PIETRE D’ARREDO Kunststein zu wählen.



legenda_1
Kunststein PIETRE D’ARREDO verfugt mit ARREDOSTUCCO + ARREDOLIGHT
legenda_2
Klebemörtel ARREDOCOLLA
legenda_3
Klebe- und Armiermörtel ARREDOCOLLA 1. und 2. Schicht mit eingebettetem ARMOFLEX 330
legenda_4
RÖFIX Unistar LIGHT mit eingebettetem Armiergewebe P50

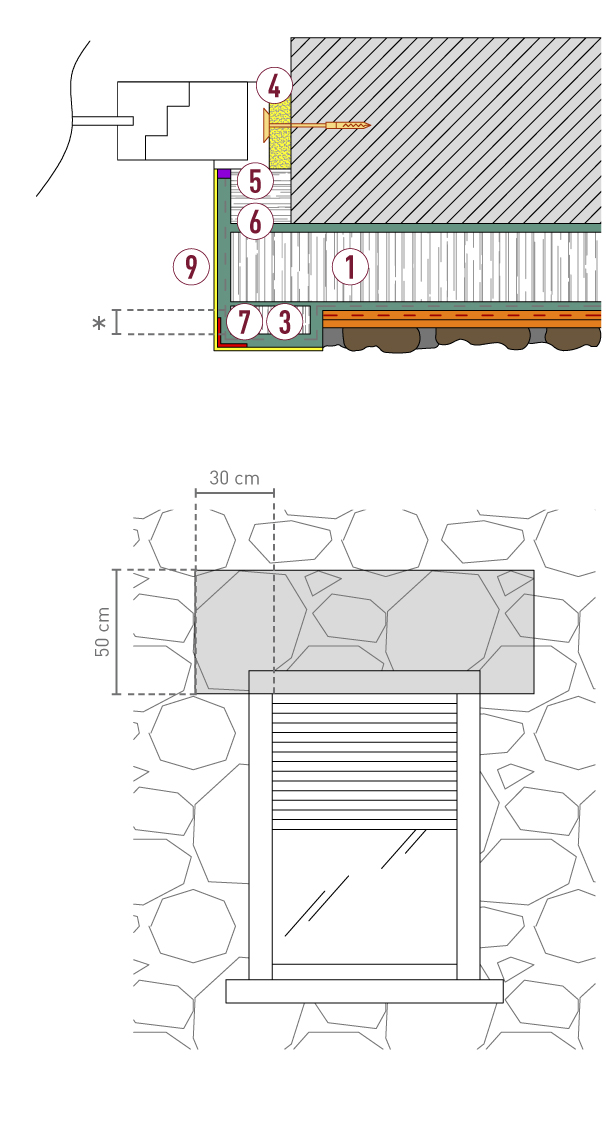

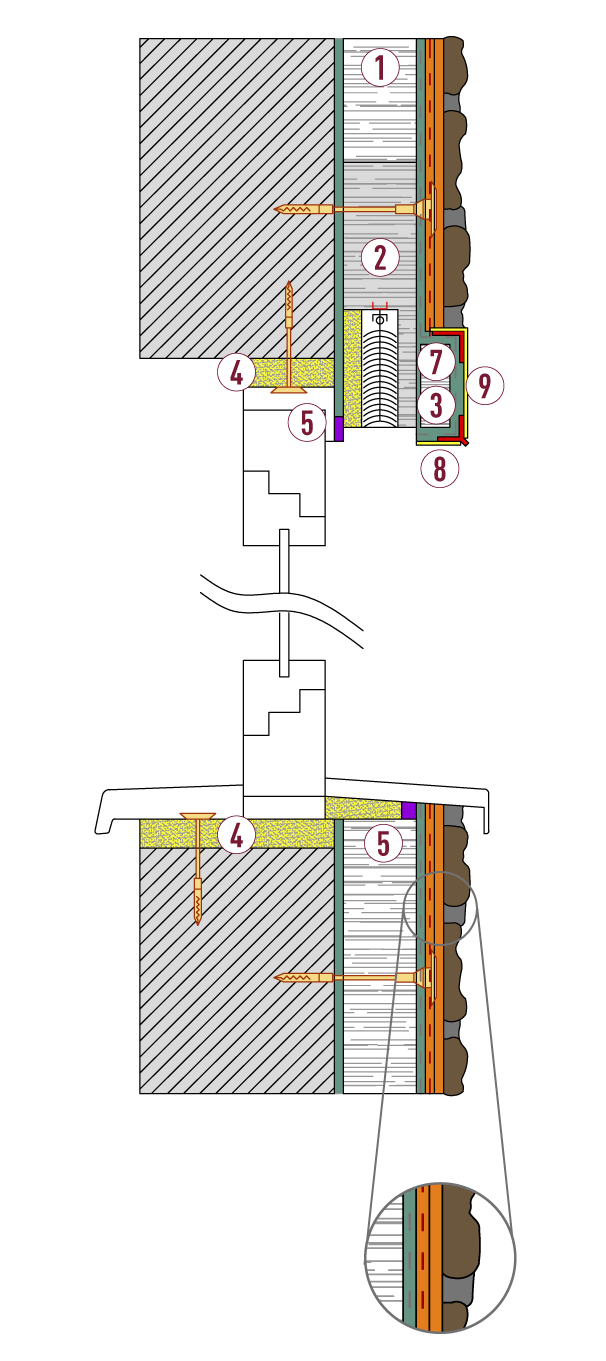

FENSTERUMRANDUNG MIT VERSENKTEM SONNENSCHUTZ

1   RÖFIX Dämmplatte
2   RÖFIX Dämmplatte nicht brennbar
zum Brandschutz
3   Zusätzlicher Rahmen aus armiertem
und verspachteltem Dämmmaterial
4   RÖFIX Fugendichtband
5   RÖFIX Unistar LIGHT 1. und 2. Schicht
mit eingebettetem Armiergewebe P50
6   RÖFIX Eckprofil
7   FIX Tropfkantenprofil
8   RÖFIX Endbeschichtung
9   —

* Die Stärke der Dämmung ist in Zusammenhang mit dem ausgewählten Modell von PIETRE D’ARREDO Kunststein zu wählen.



legenda_1
Kunststein PIETRE D’ARREDO verfugt mit ARREDOSTUCCO + ARREDOLIGHT
legenda_2
Klebemörtel ARREDOCOLLA
legenda_3
Klebe- und Armiermörtel ARREDOCOLLA 1. und 2. Schicht mit eingebettetem ARMOFLEX 330
legenda_4
RÖFIX Unistar LIGHT mit eingebettetem Armiergewebe P50

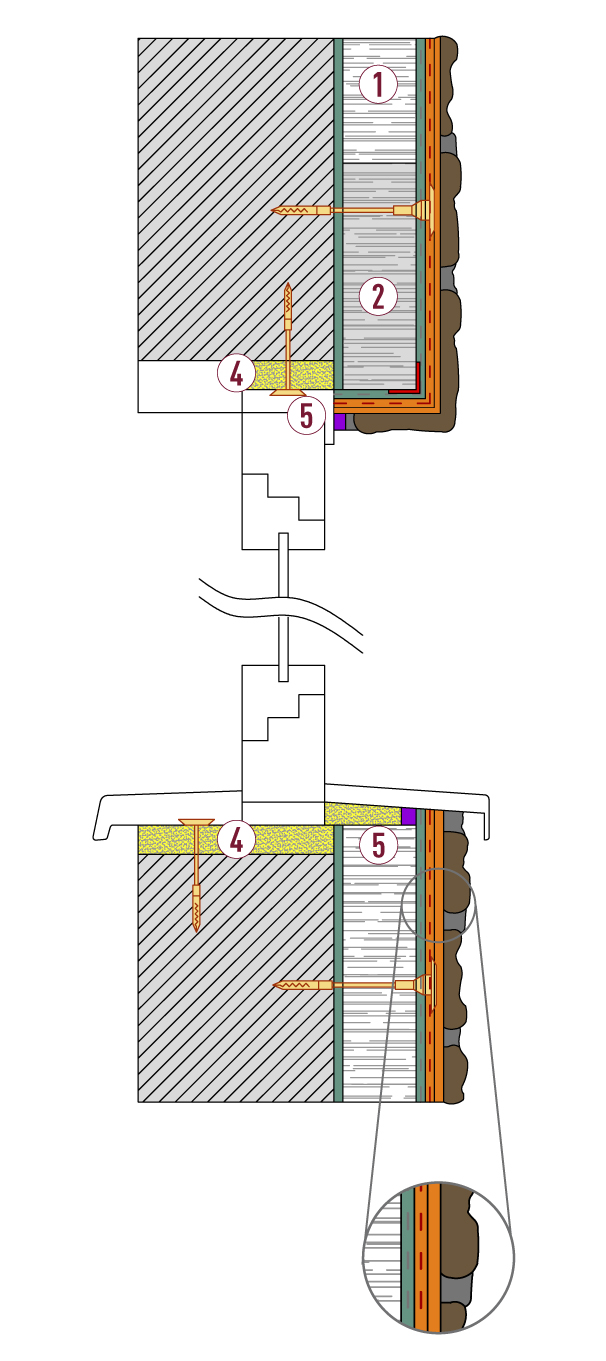

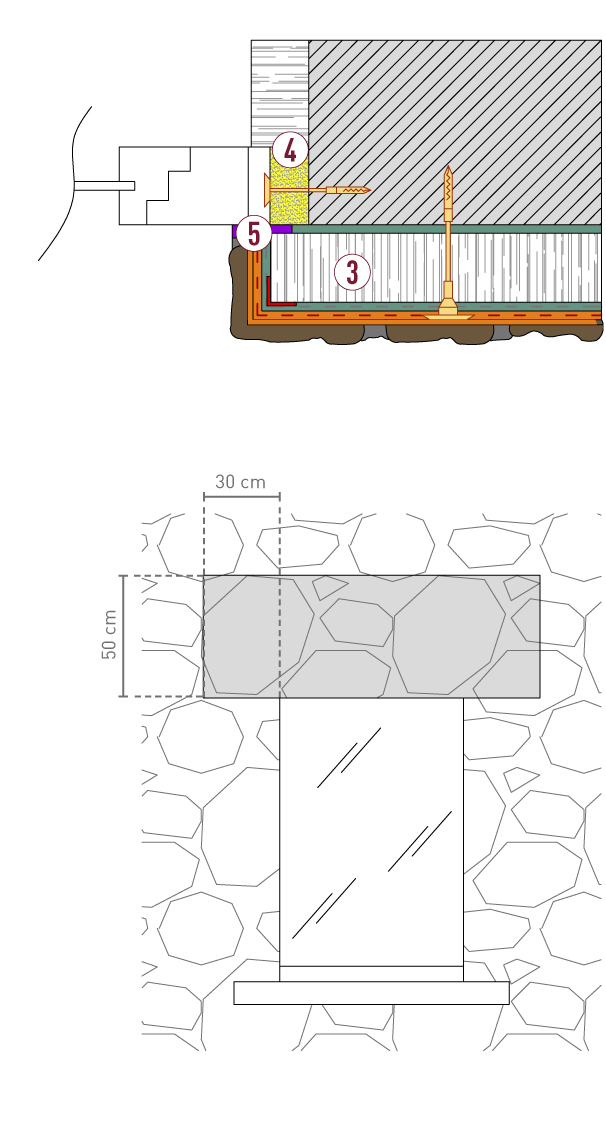

FENSTERUMRANDUNG MIT STEINVERBLENDUNG DER LAIBUNG

1   RÖFIX Dämmplatte
2   RÖFIX Dämmplatte nicht
brennbar zum Brandschutz
3   Zusätzlicher Rahmen aus armiertem
4   und verspachteltem Dämmmaterial
RÖFIX Fugendichtband
5   —



legenda_1
Kunststein PIETRE D’ARREDO verfugt mit ARREDOSTUCCO + ARREDOLIGHT
legenda_2
Klebemörtel ARREDOCOLLA
legenda_3
Klebe- und Armiermörtel ARREDOCOLLA 1. und 2. Schicht mit eingebettetem ARMOFLEX 330
legenda_4
RÖFIX Unistar LIGHT mit eingebettetem Armiergewebe P50
